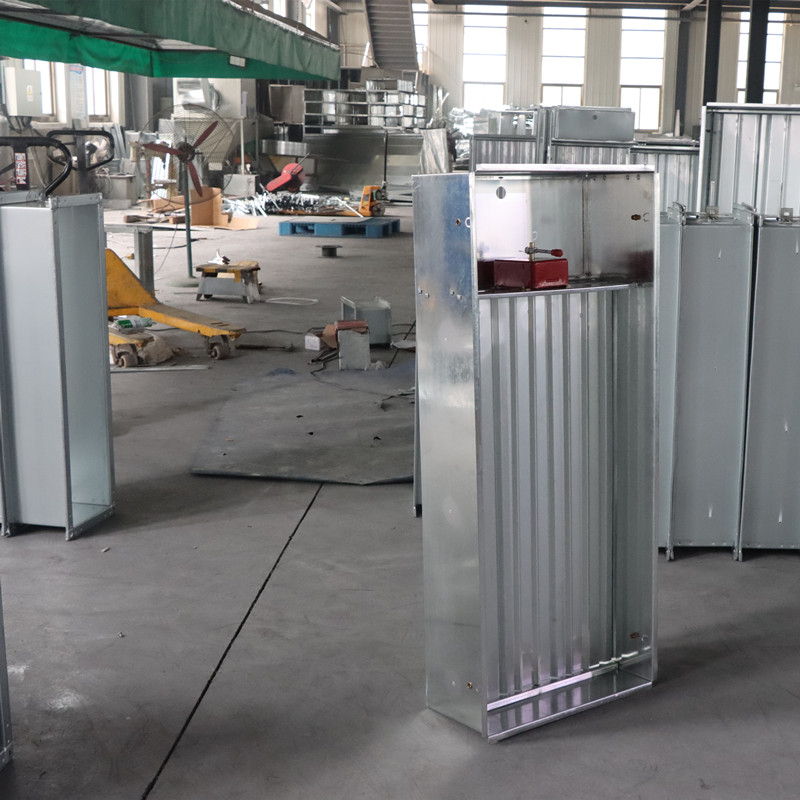

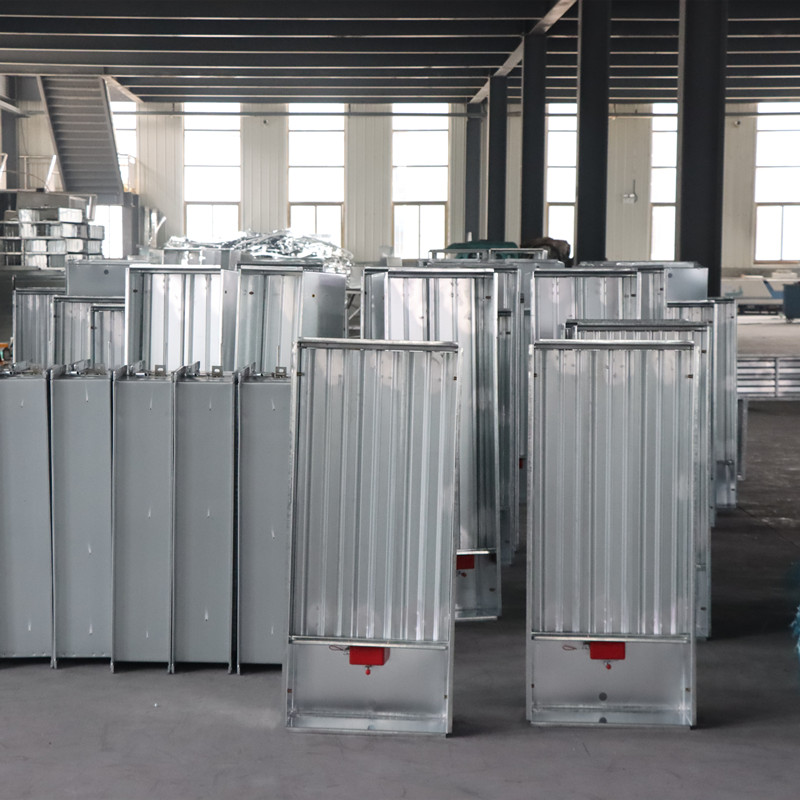

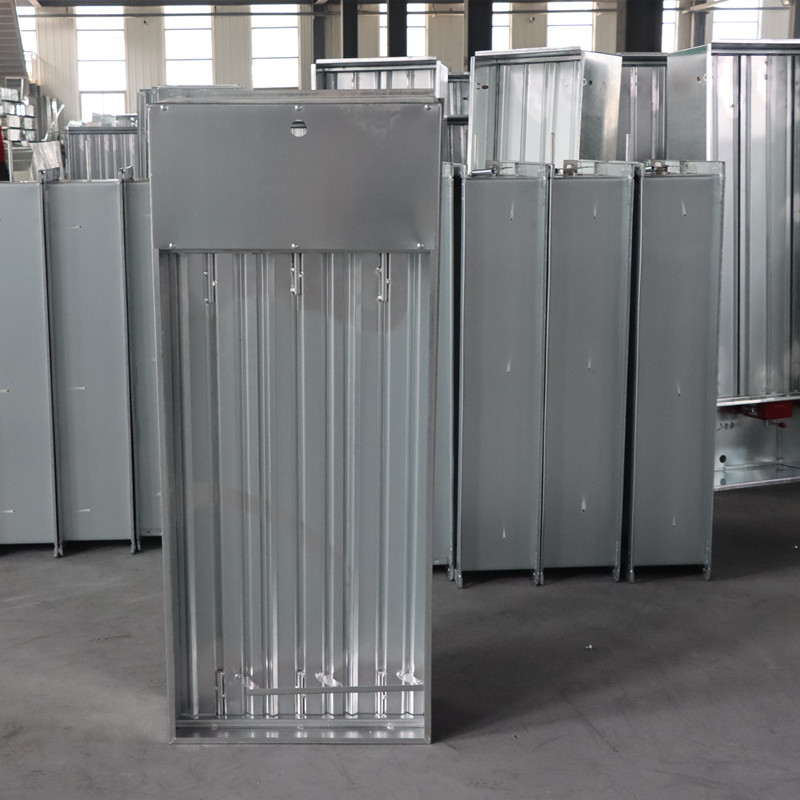

一、多叶通风调节阀性能特性
1.1多叶通风调节阀适用于工业厂房及民用建筑内通风、空调系统中新风输送和废气排放及空气净化工程中,即可做风量调节,又可作关闭用。经试验测定,调节阀气密性能好,其相对漏风量不大于5%。
1.2多叶通风调节阀分手动和电动两种,阀门截面尺寸按全国通风标准风管尺寸制作。手动分手柄式和手轮式二种。保温型调节阀在连杆内侧做35mm厚的保温层,保温材料为聚苯乙烯,现场安装方便,外形美观。
1. 3T308-2B和T308-2L为非保温型。
1.4电动通风调节阀机构分为两种电源:
A.电源为AC220V；
B.电源为DC24V。
订货时请注明电源,若无注明,供货电动机构电源为AC220V。
1.5多叶通风调节阀亦可根据用户需求配带手动调节功能(可通过手动调节来限制电动时的最大开启角度)和保温型(保温材料为 35mm聚苯乙烯)。
二、多叶通风调节阀外形安装及尺寸

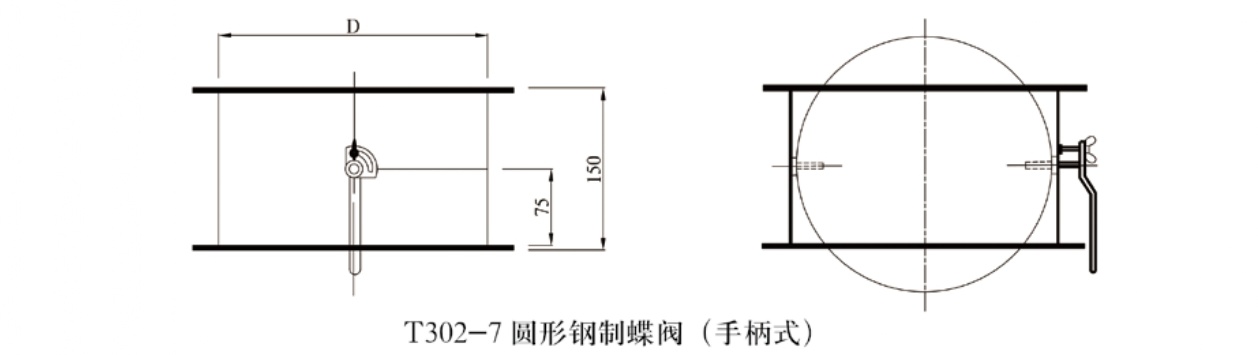

序号 | 圆形钢制蝶阀（手柄式） | 序号 | 圆形钢制蝶阀（手柄式） |
D | 图号 | D | 图号 |
1 | Φ100 | T302-7 | 7 | Φ220 | T302-7 |
2 | Φ120 | 8 | Φ250 |
3 | Φ140 | 9 | Φ280 |
4 | Φ160 | 10 | Φ320 |
5 | Φ180 | 11 | Φ360 |
6 | Φ200 | 12 | Φ400 |

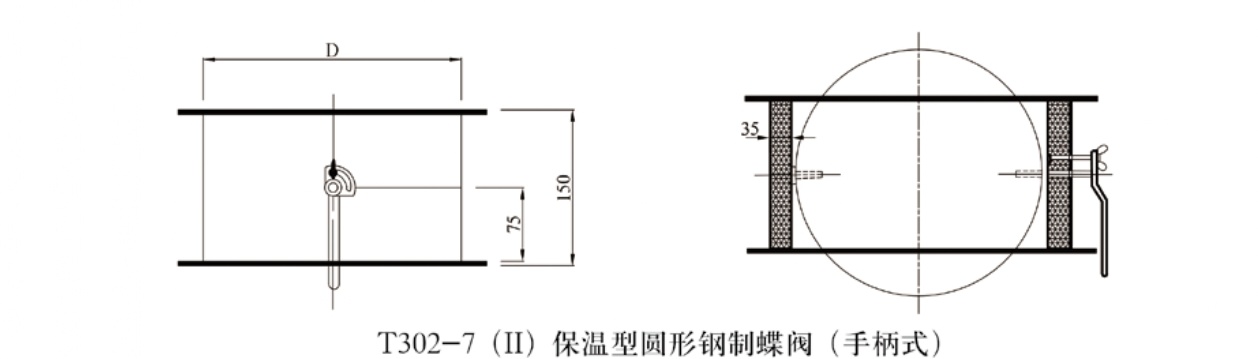

序号 | 保温型圆形钢制蝶阀（手柄式） | 序号 | 保温型圆形钢制蝶阀（手柄式） |
D | 图号 | D | 图号 |
1 | Φ100 | T302-7（Ⅱ） | 7 | Φ220 | T302-7（Ⅱ） |
2 | Φ120 | 8 | Φ250 |
3 | Φ140 | 9 | Φ280 |
4 | Φ160 | 10 | Φ320 |
5 | Φ180 | 11 | Φ360 |
6 | Φ200 | 12 | Φ400 |

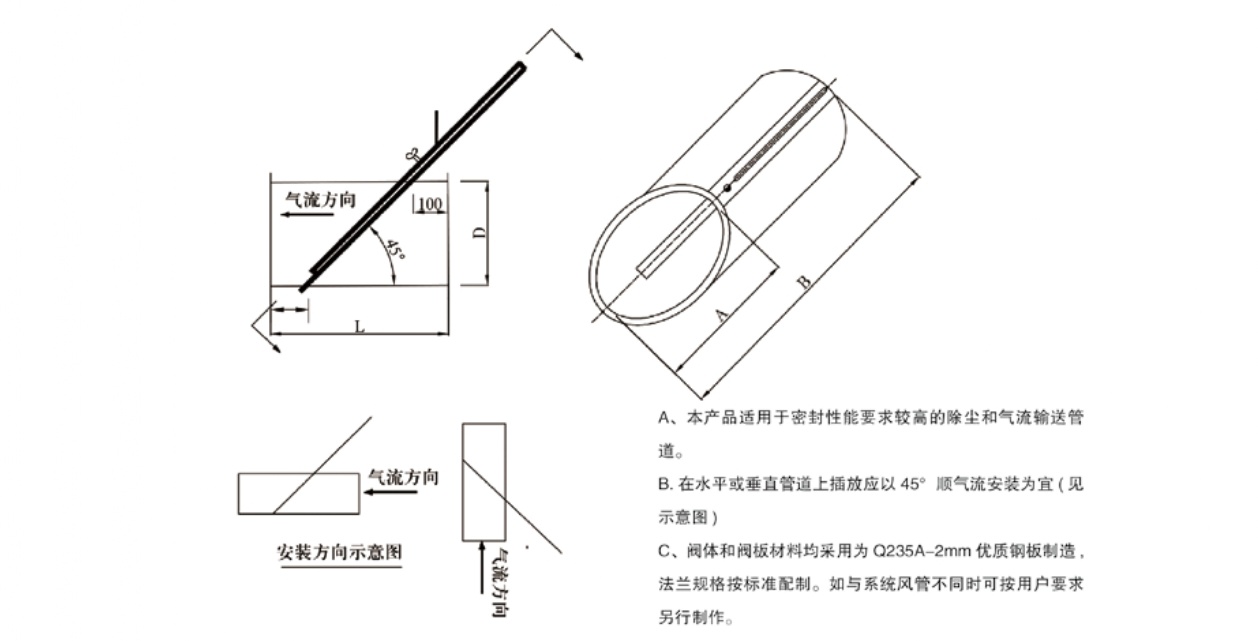

三、T305密封式斜插板阀
尺寸表 |
序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
D | 80 | 85 | 90 | 95 | 100 | 105 | 11 | 115 | 120 | 125 | 130 | 135 | 140 | 145 | 150 | 155 |
A | 113 | 120 | 127 | 133 | 141 | 149 | 156 | 196 | 170 | 177 | 184 | 191 | 199 | 205 | 212 | 219 |
B | 276 | 290 | 304 | 316 | 332 | 348 | 366 | 376 | 390 | 404 | 418 | 432 | 446 | 460 | 474 | 488 |
L | 280 | 285 | 290 | 295 | 300 | 305 | 310 | 315 | 320 | 325 | 330 | 335 | 340 | 345 | 350 | 355 |
法兰宽 | 25mm |
序号 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 |
D | 160 | 165 | 170 | 175 | 180 | 185 | 190 | 195 | 200 | 205 | 210 | 215 | 220 | 225 | 230 | 235 |
A | 226 | 234 | 240 | 248 | 254 | 261 | 268 | 275 | 282 | 290 | 296 | 304 | 310 | 318 | 325 | 332 |
B | 502 | 510 | 530 | 516 | 558 | 572 | 586 | 600 | 624 | 640 | 652 | 668 | 680 | 696 | 710 | 724 |
L | 360 | 365 | 370 | 375 | 380 | 385 | 390 | 395 | 400 | 405 | 410 | 415 | 420 | 425 | 430 | 435 |
法兰宽 | 25mm 30mm |
序号 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
D | 240 | 245 | 250 | 255 | 260 | 265 | 270 | 275 | 280 | 285 | 290 | 300 | 310 | 320 | 660 | 340 |
A | 339 | 346 | 353 | 360 | 367 | 374 | 382 | 388 | 396 | 402 | 410 | 424 | 438 | 452 | 456 | 481 |
B | 738 | 752 | 768 | 780 | 794 | 808 | 824 | 836 | 852 | 864 | 880 | 908 | 936 | 964 | 992 | 1022 |
L | 440 | 445 | 450 | 455 | 460 | 465 | 470 | 475 | 480 | 485 | 490 | 500 | 510 | 520 | 530 | 540 |
法兰宽 | 30mm |
说明：可按用户需求制作上述范围外的尺寸
