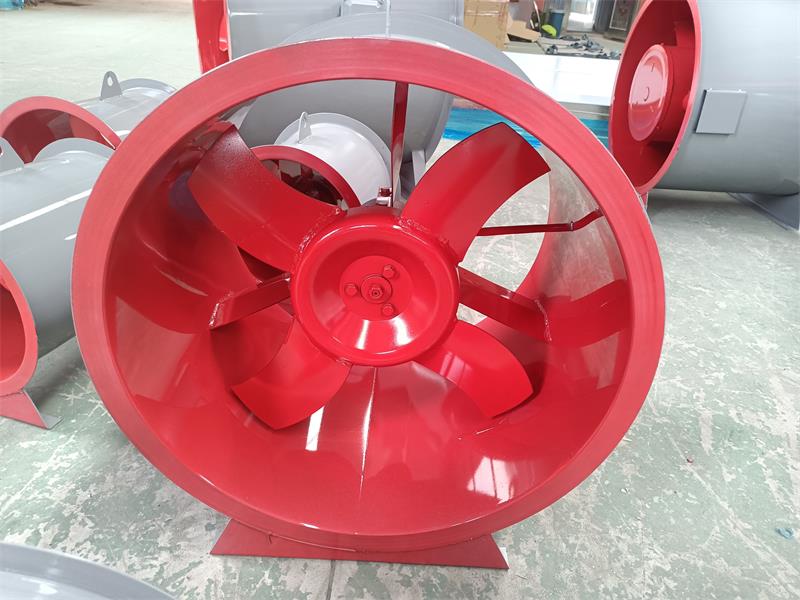

T35-II (T40-II) series axial flow fans

一、T35-II (T40-II)系列轴流风机简述

T35-II系列轴流风机是我国八十年代在30-II的基础上改进设计的新型风机,它与30-II风机相比具有明显优点: ①结构更合理:轮毂是圆简形,减少流动损失,叶片根部强度高: ②性能有较大提高;全压效率为89.5%,噪声(比A声级)降低3.6 dB(A)。

本系列风机适用于输送非易爆无腐蚀无显著粉尘的气体,环境温度不得超过60℃,广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热,也可有较长的排气管道内间隔串联安装,以提高管道中的压力,卸下机壳还可做自由风扇用。

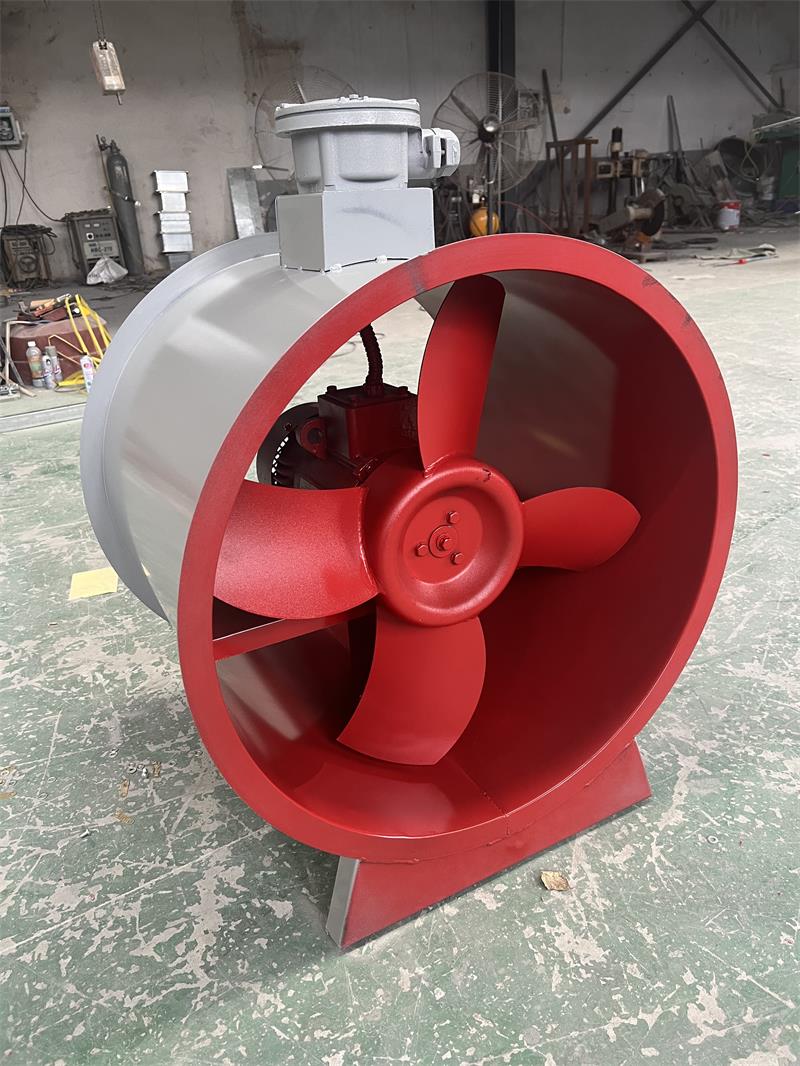

防腐轴流风机(FT35-II型)采用防腐材料玻璃钢加工而成,电机采用特种防腐电机,用于输送有腐蚀性的气体,防止引起火花,亦可按用户要求生产成防爆型风机(采用隔爆型电机) 。 FT35-II型和BT35-II型风机的性能参数和外形均同T35-II型风机一样。(风机电机需配单相,或配置有特殊要求的请订货时注明)。

特别说明:此系列产品,本公司具有国家防爆电器产品质量监督检验中心核发的防爆合格证和防爆检验报告,具备国家防爆电器生产许可证(防爆等级BT4、 CT4)。

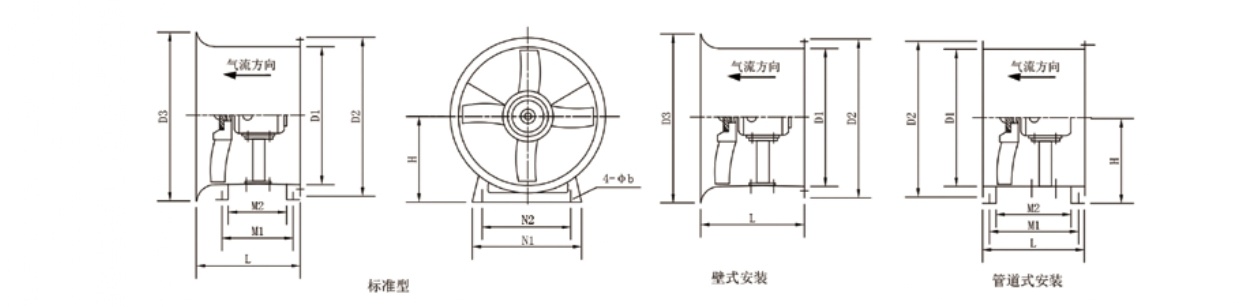

二、 T35-II ( T40-II)系列轴流风机外形及安装尺寸(mm)


机号	D1	D2	D3	L	管道式		固定式		N1	N2	φb	H
机号	D1	D2	D3	L	М1	M2	М1	M2	N1	N2	φb	H
2.8	φ290	φ350	φ350	280	210	170	210	170	250	180	φ8.5	390
2.8(防爆)	φ290	φ350	φ350	350	280	240	280	240	250	180	φ8.5	390
3.15	φ330	φ385	φ385	280	210	170	210	170	250	180	φ8.5	425
3.15 (防爆)	φ330	φ385	φ385	350	280	240	280	140	250	180	φ8.5	425
3.5	φ365	φ425	φ425	300	230	190	230	190	300	230	φ10.5	465
3.5(防爆)	φ365	φ425	φ425	390	320	280	320	280	300	230	φ10.5	465
4	φ410	φ470	φ470	360	280	240	280	240	300	230	φ10.5	510
4(防爆)	φ410	φ470	φ470	420	350	310	350	350	300	230	φ10.5	510
4.5	φ460	φ520	φ520	350	260	220	260	220	400	310	φ10.5	560
4.5 (防爆)	φ460	φ520	φ520	420	330	290	330	290	400	310	φ10.5	560
5	φ510	φ580	φ580	350	260	220	260	220	400	310	φ10.5	620
5(防爆)	φ510	φ580	φ580	450	360	320	360	320	400	310	φ10.5	620
5.6	φ570	φ640	φ640	400	310	270	310	270	500	410	φ10.5	680
6.3	φ640	φ710	φ710	450	360	320	360	320	500	410	φ12.5	750
7.1	φ720	φ800	φ680	500	410	360	410	360	600	510	φ12.5	850
8	φ810	φ890	φ790	570	430	380	430	380	600	510	φ12.5	940
9	φ910	φ990	φ890	580	490	440	490	440	700	610	φ14.5	1040
10	φ1010	φ1100	φ1100	680	460	410	460	410	700	580	φ14.5	1150
11	φ1130	φ1220	φ1220	750	550	480	530	480	800	680	φ14.5	1270

三、T35-II (T40-II）系列轴流风机性能参数表

机号 No	叶轮直径 (mm)	叶片角度	风量 (m³/h)	风压 (Pa)	效率 n	需用功率(kw)	采用功率(kW)	配用电机		噪声 dB(A)	重量 (kg)
机号 No	叶轮直径 (mm)	叶片角度	风量 (m³/h)	风压 (Pa)	效率 n	需用功率(kw)	采用功率(kW)	功率	转速 (r/min)	噪声 dB(A)	重量 (kg)
2.8	280	15	1649	152	0.87	0.080	0.092	0.120	2900	70	15
		20	2167	169	0.88	0.115	0.133	0.180		72	15
		25	2685	174	0.895	0.145	0.166	0.180		73	15
		30	2921	186	0.88	0.171	0.179	0.180		74	15
		35	3202	232	0.86	0.240	0.276	0.250		75	17
		15	826	38	0.87	0.010	0.012	0.025	1450	55	14
		20	1086	43	0.88	0.015	0.017	0.025		57	14
		25	1346	44	0.895	0.018	0.021	0.025		59	14
		30	1464	48	0.88	0.022	0.026	0.040		60	14
		35	1605	60	0.86	0.031	0.036	0.040		62	14
3.15	315	15	2339	192	0.87	0.144	0.166	0.180	2900	74	17
		20	3070	214	0.88	0.207	0.238	0.250		76	19
		25	3810	220	0.895	0.259	0.298	0.370		77	20
		30	4141	237	0.88	0.309	0.355	0.370		78	20
		35	4545	294	0.86	0.430	0.495	0.550		79	22
		15	1169	48	0.87	0.018	0.020	0.025	1450	59	16
		20	1537	53	0.88	0.026	0.030	0.040		61	16
		25	1905	55	0.895	0.032	0.037	0.040		62	16
		30	2072	59	0.88	0.039	0.045	0.060		63	17
		35	2273	74	0.86	0.053	0.060	0.090		65	17
3.55	355	15	3367	241	0.87	0.261	0.300	0.370	2900	76	23
		20	4426	272	0.88	0.379	0.463	0.550		79	26
		25	5484	279	0.895	0.473	0.544	0.550		80	26
		30	5965	300	0.88	0.564	0.640	0.750		81	26
		35	6542	373	0.86	0.787	0.905	1.1		82	29
		15	1680	61	0.87	0.033	0.038	0.040	1450	61	20
		20	2208	68	0.88	0.047	0.054	0.060		63	21
		25	2737	70	0.895	0.059	0.068	0.090		65	21
		30	2977	75	0.88	0.070	0.081	0.090		66	21
		35	3265	93	0.86	0.098	0.113	0.120		68	22
4	400	15	4806	310	0.87	0.475	0.564	0.550	2900	79	30
		20	6316	345	0.88	0.688	0.791	1.1		80	33
		25	7826	354	0.895	0.849	0.988	1.1		83	33
		30	8513	380	0.88	1.021	1.175	1.1		84	33
		35	9336	474	0.86	1.427	1.641	1.5		85	38
		15	2406	77	0.87	0.059	0.066	0.090	1450	65	25
		20	3163	86	0.88	0.086	0.099	0.120		67	26
		25	3920	88	0.895	0.107	0.123	0.120		68	26
		30	4263	95	0.88	0.128	0.147	0.180		69	27
		35	4678	119	0.86	0.179	0.206	0.250		70	28

机号 No	叶轮直径 (mm)	叶片角度	风量 (m³/h)	风压 (Pa)	效率 n	需用功率(kw)	采用功率(kW)	配用电机		噪声 dB(A)	重量 (kg)
机号 No	叶轮直径 (mm)	叶片角度	风量 (m³/h)	风压 (Pa)	效率 n	需用功率(kw)	采用功率(kW)	功率	转速 (r/min)	噪声 dB(A)	重量 (kg)
7.1	710	15	13444	244	0.87	1.048	1.205	1.5	1450	80	88
		20	17670	272	0.88	1.515	1.742	2.2		81	102
		25	21895	279	0.895	1.892	2.176	2.2		82	102
		30	23815	300	0.88	2.255	2.593	3		83	106
		35	26120	373	0.86	3.143	3.614	4		84	111
		15	8902	108	0.87	0.307	0.353	0.75	960	72	85
		20	11700	120	0.88	0.422	0.508	0.75		74	85
		25	14498	123	0.895	0.551	0.633	0.75		75	85
		30	15766	131	0.88	0.654	0.752	0.75		76	85
		35	17296	164	0.86	0.915	1.052	1.1		78	88
8	800	15	19235	310	0.87	1.903	2.188	2.2	1450	82	125
		20	25280	345	0.88	2.754	3.167	4		83	134
		25	31325	354	0.895	3.441	3.957	4		84	134
		30	34073	380	0.88	4.091	4.705	5.5		85	159
		35	37070	474	0.86	5.716	6.753	7.5		86	172
		15	12733	136	0.87	0.554	0.637	0.75	960	74	108
		20	16733	151	0.88	0.798	0.918	1.1		76	111
		25	20735	155	0.895	0.999	1.149	1.5		77	124
		30	22556	167	0.88	1.187	1.365	1.5		78	124
		35	24739	208	0.86	1.661	1.910	2.2		79	125
9	900	15	18132	172	0.87	0.99	1.139	1.5	960	78	155
		20	23830	191	0.88	1.428	1.654	2.2		79	167
		25	29529	196	0.895	1.797	2.067	3		80	185
		30	32119	211	0.88	2.137	2.548	3		81	185
		35	35227	263	0.86	2.990	3.439	4		82	195
10	1000	15	24874	213	0.87	1.609	1.944	2.2	960	79	197
		20	32691	236	0.88	2.438	2.804	3		80	215
		25	40508	242	0.895	3.044	3.501	4		81	225
		30	44062	261	0.88	3.627	4.171	4		82	225
		35	48326	324	0.86	5.065	5.825	7.5		83	273
11.2	1120	15	34944	267	0.87	2.975	3.421	4	960	83	265
		20	45927	297	0.88	4.307	4.953	5.5		84	276
		25	56909	304	0.895	5.368	6.173	7.5		85	313
		30	61091	337	0.88	6.571	7.557	7.5		86	313
		35	67892	407	0.86	8.922	10.260	11		88	338
