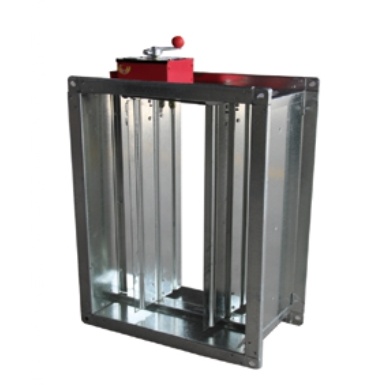

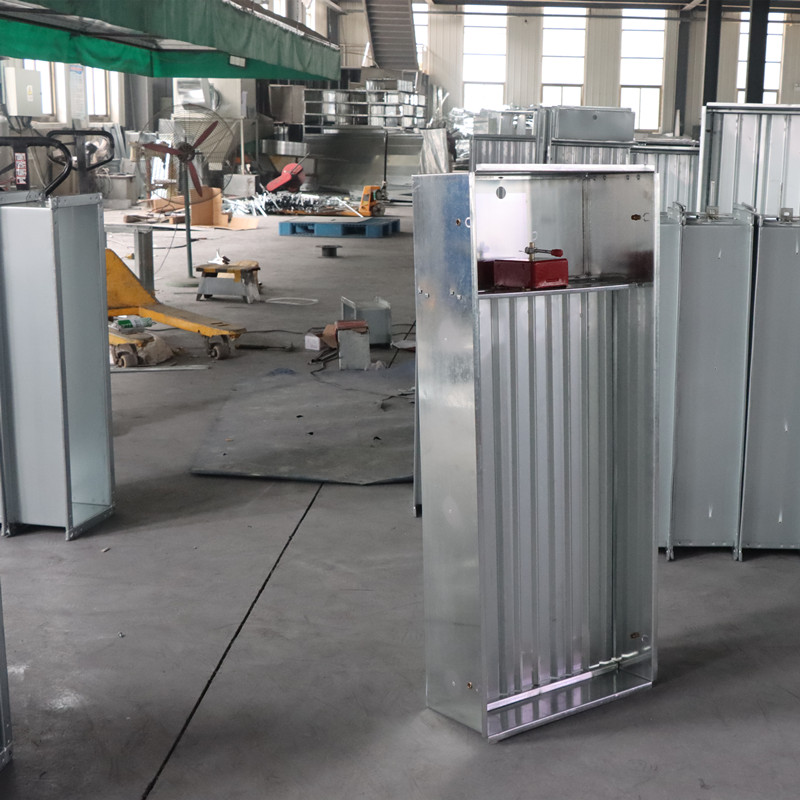

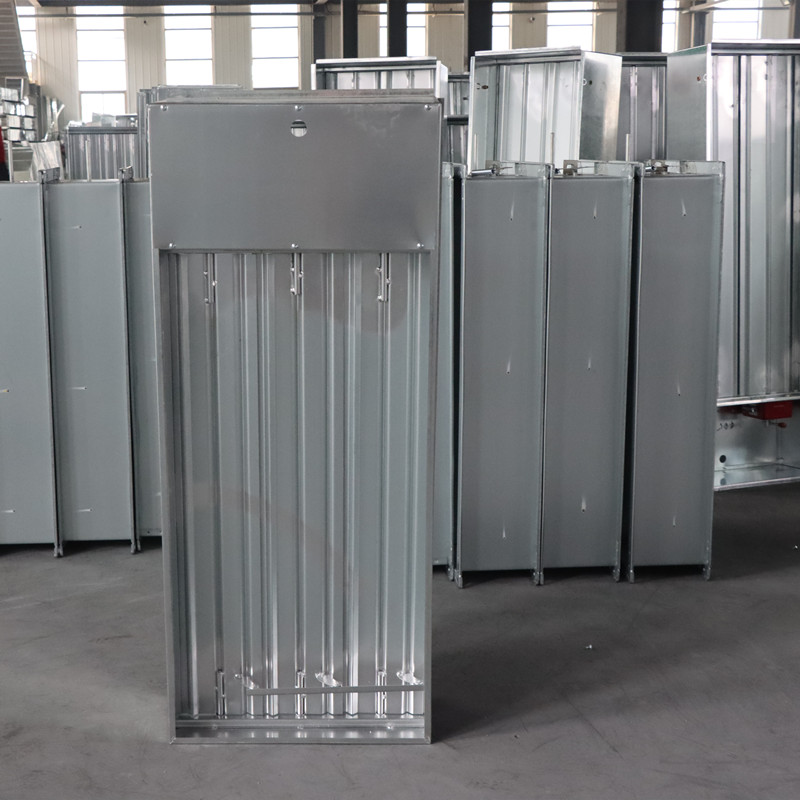

PYF SDc-K排烟阀 PYF SDc-K远控排烟阀 安装在排烟系统的风管处,也可装在有装饰的排烟口处,平时处于常闭状态。 技术指标： 1、根据火情信号DC24V电动开启; 2、手动按钮,拉环开启阀门; 3、输出阀门开启信号; 4、输出联动控制信号; 5、手动复位：PY-YPF1、3、4、同上： 6、手动按钮,阀门开启; 7、远距离手动复位。 备注:排烟控制装置在阀体上,远控排烟控制装置用钢索(6米长)控制阀体 |

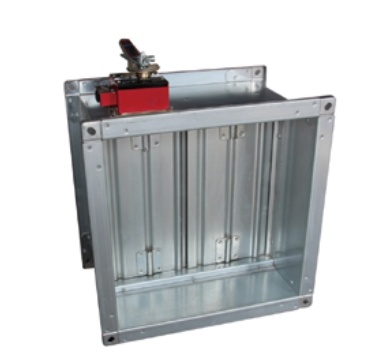

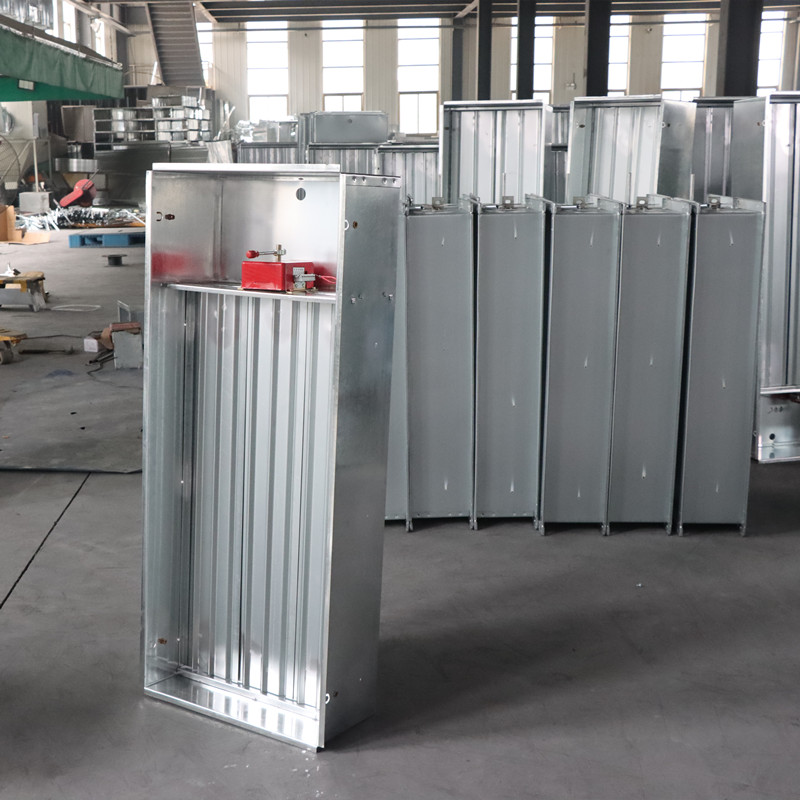

PFHF WＳDc-K排烟防火阀 PFHF WＳDc-K远控排烟防火阀 安装在排烟系统的风管处,也可装在排烟口或排烟风机的吸入处,平时处于关闭状态。 技术指标： 1、根据火情信号DC24V电动开启; 2、手动按钮,拉环开启阀门; 3、输出阀门开启信号; 4、输出联动控制信号; 5、气温至280℃时自动关闭阀门; 6、手位; PY-YPFF: 1、3、4、5同上; 7、手动按钮,阀门开启; 8、远距离手动复位。 备注:排烟防火阀装置在阀体上,远控排烟控制装置用钢索(6米长)控制阀体 |
 |

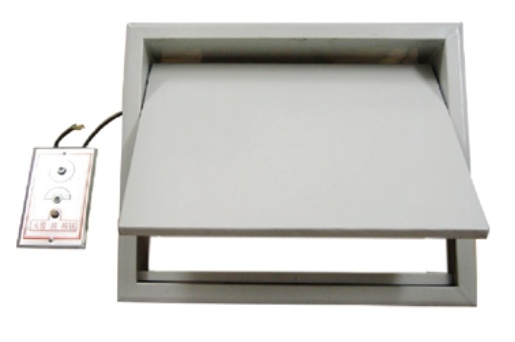

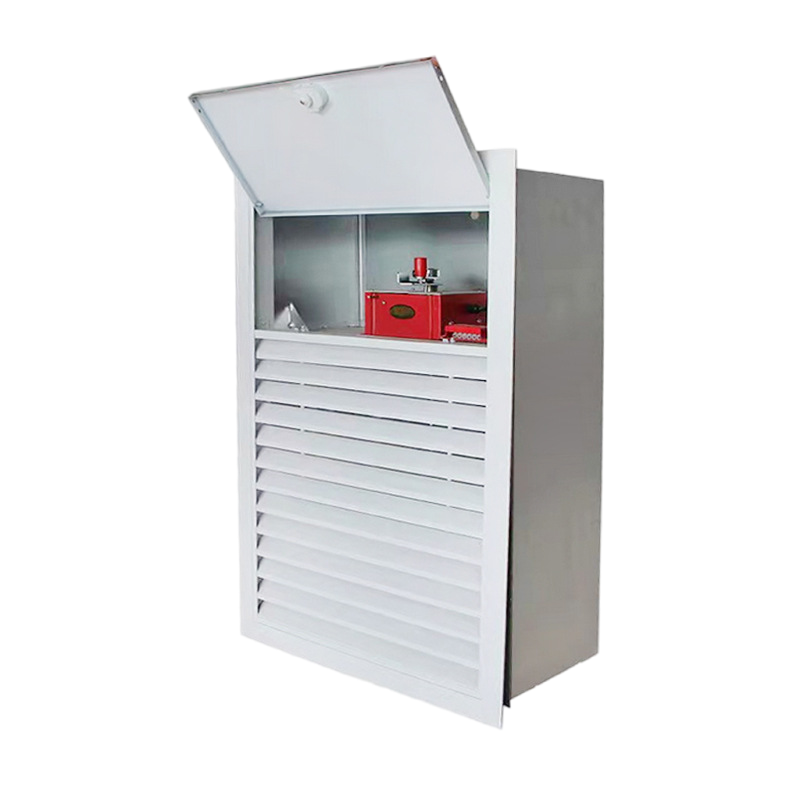

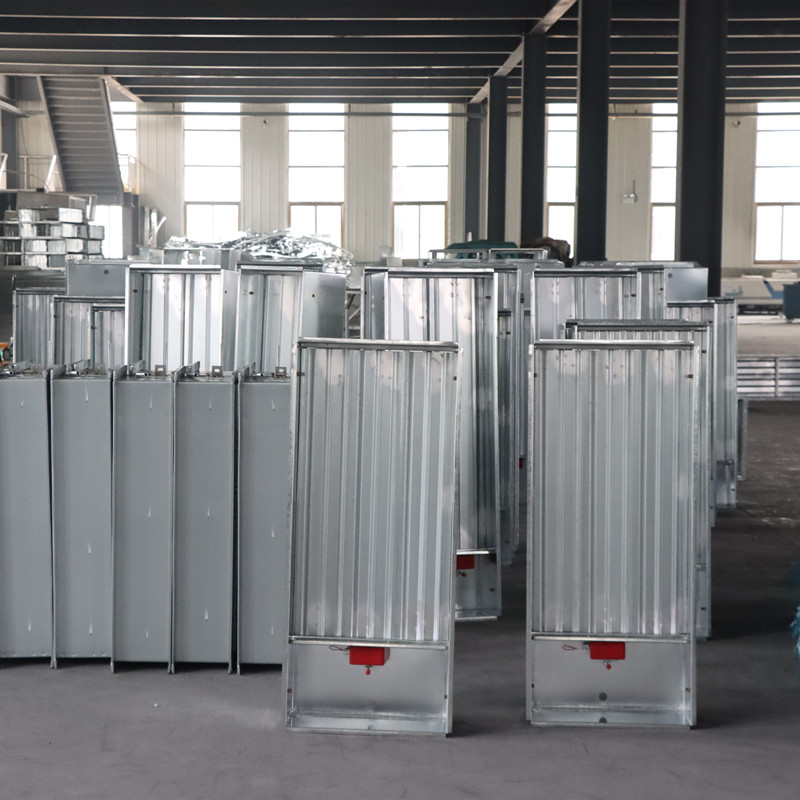

PYK-BS板式排烟口 使用范围:安装在走道或防烟前室,无窗房间的排烟系统的排烟口处,可以吊装在天花板上或安装在侧墙。 技术指标： 1、平时处于常闭状态； 2、根据火情信号DC24V电动开启； 3、远控手动按钮，阀门开启； 4、通过钢索，远控手动复位。 5、控制装置用钢索（6米长）控制阀体 阀门厚度：150mm
|
排烟阀、排烟口、进风口性能参数
序号 | 名称 | 技术指标 |
1 | 标准法兰规格(排烟阀) | 阀门长边b或直径D (mm) | 法兰边宽度(mm) |
D≤ 280 | 40 |
280<D≤630、b≤630 | 40 |
630<D≤1250、630<b≤1500 | 40 |
1250<D≤2000、1500<b≤2500 | 40 |
D>2000、2500<b≤4000 | 40 |
2 | 温感器 | 阀门静态公称动作温度280℃ (阀门关闭) |
3 | 材料 | 阀体 | 1.8mm钢板 |
叶片 | 1.8mm钢板 |
转轴 | GB905-82冷拉圆钢φ12 |
轴套 | 含油粉末冶金铜套 |
4 | 局部阻力系列 | 全开启时阻力系数≤0.5 |
5 | 油漆处理 | 底层防锈底漆(二层),外层防火面漆 |
6 | 控制系列 | 额定电压 | DC24V±10% |
额定电流 | 0.7A |
微动开关 | AC380V、3A |
转动力矩 | 10~70kg.f/cm |
动作方式 | 电动、手动或开启阀门 |
复位方式 | 手动使阀门关闭 |

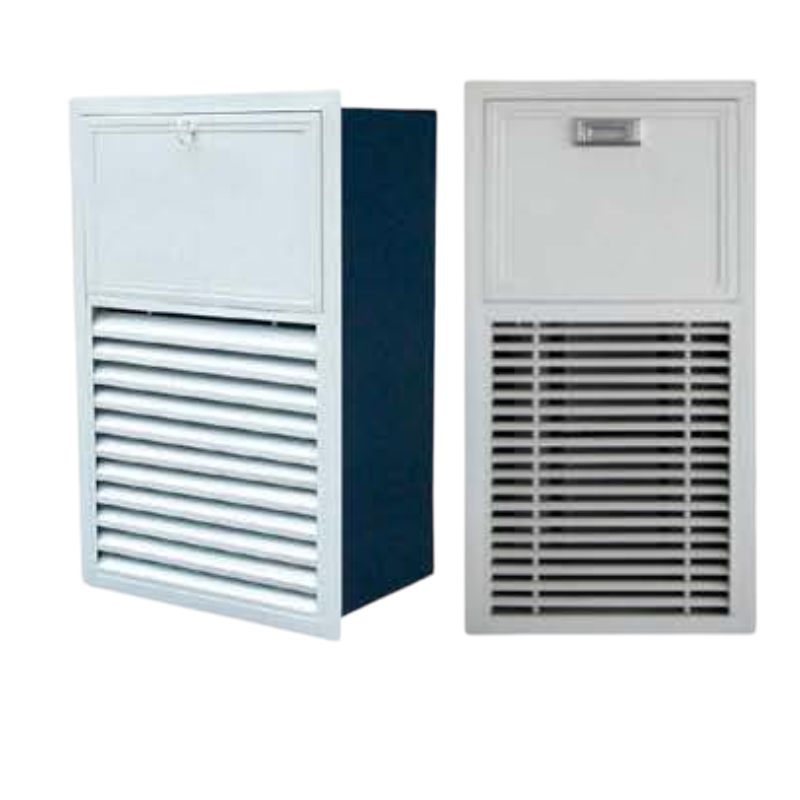

7 | 铝合金百叶格栅风口 | 用于多叶排烟口和多叶送风口 |
8 | 漏风量 | 标准状态下,阀门关闭后两侧压差为300pa时不大于700m3/m2.h |
9 | 排烟防火阀耐火等级 | 2小时以上 |
备注：1、上述法兰规格采用“通风工程与空调施工质量验收规范”GB50234-2002中的金属风管法兰规格。
2、若风管不是金属或与上述验收规范要求不同时,请在订货时注明,并提供详细法兰规格尺寸。
3、为了同用户的安装尺寸保持一直,若用户没有注明,法兰上不打孔。
排烟阀、排烟口、送风口规格
排烟阀类规格表（▲后面数据为阀体厚度）
A边 B边 | 120 | 150 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 |
120 | ▲150 | ▲150 | ▲150 | ▲150 | ▲150 | ▲150 |
|
|
|
|
|
|
|
150 |
| ▲150 | ▲150 | ▲150 | ▲150 |
|
|
|
|
|
|
|
|
200 |
|
|
| ▲200 | ▲200 | ▲200 | ▲200 | ▲200 | ▲200 |
|
|
|
|
250 |
|
|
|
| ▲200 | ▲200 | ▲200 | ▲200 | ▲200 | ▲200 |
|
|
|
320 |
|
|
|
| ▲200 | ▲200 | ▲200 | ▲200 | ▲200 | ▲200 | ▲200 |
|
|
400 |
|
|
|
|
| ▲250 | ▲250 | ▲250 | ▲250 | ▲250 | ▲250 | ▲250 | ▲250 |
500 |
|
|
|
|
|
|
| ▲250 | ▲250 | ▲250 | ▲250 | ▲250 | ▲250 |
630 |
|
|
|
|
|
|
| ▲250 | ▲250 | ▲250 | ▲250 | ▲250 | ▲250 |
800 |
|
|
|
|
|
|
|
| ▲250 | ▲250 | ▲250 | ▲250 | ▲250 |
1000 |
|
|
|
|
|
|
|
|
|
| ▲250 | ▲250 | ▲250 |
1250 |
|
|
|
|
|
|
|
|
|
|
| ▲250 | ▲250 |
Φ直径 | 200 | 250 | 300 | 320 | 350 | 400 | 500 | 560 | 600 | 700 | 800 | 900 | 1000 |
W厚度 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
排烟口(送风口)类规格表
A边 B边 | 300 | 350 | 400 | 480 | 500 | 600 | 630 | 680 | 750 | 800 | 870 | 900 | 1000 |
300 |
| ▲ | ▲ | ▲ | ▲ |
|
|
|
|
|
|
|
|
350 |
|
| ▲ | ▲ | ▲ | ▲ |
|
|
|
|
|
|
|
400 |
|
|
| ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
|
|
|
480 |
|
|
|
|
| ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
500 |
|
|
|
|
| ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
600 |
|
|
|
|
| ▲ | ▲ | ▲ | ▲ |
| ▲ | ▲ | ▲ |
630 |
|
|
|
|
|
| ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
680 |
|
|
|
|
|
|
| ▲ |
| ▲ | ▲ | ▲ | ▲ |
750 |
|
|
|
|
|
|
|
|
|
|
| ▲ | ▲ |
800 |
|
|
|
|
|
|
|
|
| ▲ | ▲ | ▲ | ▲ |
870 |
|
|
|
|
|
|
|
|
|
|
|
| ▲ |
900 |
|
|
|
|
|
|
|
|
|
|
|
| ▲ |
说明:上述尺寸立式在B处加200或250mm,卧式在A处加200或250mm。
板式排烟口规格表
A边 B边 | 200 | 250 | 300 | 320 | 350 | 400 | 500 | 600 |
200 | ▲ | ▲ |
|
|
|
|
|
|
250 |
| ▲ | ▲ |
|
|
|
|
|
300 |
|
| ▲ | ▲ |
|
|
|
|
320 |
|
|
| ▲ | ▲ | ▲ | ▲ |
|
350 |
|
|
|
| ▲ | ▲ | ▲ |
|
400 |
|
|
|
|
| ▲ | ▲ | ▲ |
500 |
|
|
|
|
|
| ▲ | ▲ |
600 |
|
|
|
|
|
|
| ▲ |
防火风口规格表
A边 B边 | 300 | 320 | 350 | 400 | 480 | 500 | 600 | 700 |
250 | ▲ | ▲ |
|
|
|
|
|
|
300 | ▲ | ▲ | ▲ | ▲ | ▲ |
|
|
|
320 |
|
| ▲ | ▲ | ▲ | ▲ |
|
|
350 |
|
| ▲ | ▲ | ▲ | ▲ | ▲ |
|
400 |
|
|
| ▲ | ▲ | ▲ | ▲ | ▲ |
480 |
|
|
|
|
| ▲ | ▲ | ▲ |
500 |
|
|
|
|
|
| ▲ | ▲ |
600 |
|
|
|
|
|
|
| ▲ |
说明:可按用户需求制作上述范围外的尺寸。
